Produktbeschreibung

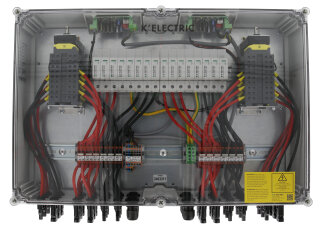

Der Feuerwehrschalter 134116 ist ein DC-Lasttrennschalter speziell für Photovoltaik-Anlagen mit 6 MPP-Eingängen und einem kombinierten Ausgang. Bei Ausfall der 230-V-Versorgungsspannung (durch Netzausfall oder Not-Aus-Betätigung) trennt der Schalter die DC-Lastseite automatisch ab. Nach Wiederherstellung der 230-V-Spannung prüft das Gerät die Netzstabilität und stellt die Verbindung nach kurzer Verzögerung automatisch wieder her. Die Ausführung mit Überspannungsschutz Typ 1+2 schützt alle Eingangsadern vor Blitzeinschlägen und Schaltüberspannungen. Technisch bestückt ist der Schalter mit MC4-Buchsen für die Plusseite (12 Stecker-Anschlüsse, 6 Buchsen-Anschlüsse, je 6 mm² Querschnitt) sowie einer separaten MC4-Erdungsleitung mit 16 mm² Kupferquerschnitt. Die maximale Betriebsspannung liegt bei 1100 V bei 39 A pro MPP-Eingang. Das Gehäuse 400 × 600 × 132 mm ist als Metallkasten mit Klarsichtdeckel ausgeführt, bietet Schutzart IP 65 und enthält ein integriertes Druckausgleichselement gegen Kondenswasser. Vier Kabelverschraubungen M20 ermöglichen sichere Erdungsanschlüsse; die UV-beständigen Verschraubungen gewährleisten Außenbeständigkeit.
Anwendungsbereiche
Typische Anwendungen sind die Zentralsammelschiene in großflächigen Photovoltaik-Dachanlagen sowie String-Schutz in gewerblichen PV-Installationen mit mehreren parallel verschalteten Modulreihen. Die Begrenzung auf 2000 m Einsatzhöhe über NN ist für Gebirgslagen zu beachten. Alternativ bietet sich für kleinere Anlagen ein FWS mit 3 oder 4 MPP an, wenn weniger Strings erforderlich sind.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
14,2560 kg
|
| Artikelgewicht: |
12,9600 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
MC4 Buchse/Stecker: 6mm² | PE: 16 mm² |
| Highlight 2 |
Druckausgleichselement |
| Highlight 3 |
1x Kabeldurchführung M20 für den Erdungsanschluss |
| Highlight 4 |
UV beständige Verschraubung |
Geprüft nach
| Norm(en) |
2014/35/EU Niederspannungs-Richtlinie 2014/30/EU EMV-Richtlinie |
Elektrische Daten
| U max |
1100 V
|
| I max (pro MPP) |
39 A
|
| Überspannungsschutz |
Typ 1+2 |
| MPP |
6 |
| Strings pro MPP |
2 |
| Strangsicherung |
nein |
| Typ |
1+2 |
| Höchste Dauerspannung (PV) U CVP |
1100 V
|
| Nennableitstrom (80/20 ?s) I n |
20 kA |
| Blitzstoßstrom (10/350 ?s) I imp |
5 kA |
| Maximaler Ableitstrom (80/20 ?s) I max |
40 kA |
| Schutzpegel U P |
4000 V
|
| Ansprechzeit tA |
< 25 ns |
| Kurzschlussfestigkeit ISCPV |
10 kA |
Mechanische Daten
| Querschnitt Klemmen +/- |
6 mm2
|
| Querschnitt Klemmen PE |
max. 25 mm² feindrähtig mit AEH, 35 mm² starr |
| Kabelverschraubungen |
Plus: 12x Stecker, 6x Buchse |
| Abmessungen (L x B x H) |
400 x 600 x 132 mm |
| Schutzart |
IP 65 |
| Einsatzhöhe über NN (max) |
2000 m
|
| Betriebstemperaturbereich |
-20° bis +35° C |
| Anwendung Außenbereich |
geschützer Bereich |
| Material des Gehäuses |
Polycarbonat |
| Montage |
Wandmontage |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Push-in Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt +/- |
6 mm2
|
| Nennquerschnitt PE |
16 mm2
|
| Eindrähtiger Leiter |
0,5 ... 10 mm2 / 20 ... 8 AWG |
| Eindrähtiger Leiter, direkt steckbar |
1 ... 10 mm2 / 14 ... 6 AWG |
| Feindrähtiger Leiter |
0,5 ... 10 mm2 / 20 ... 8 AWG |
| Feindrähtiger Leiter, mit Aderendhülse mit Kunststoffkragen |
0,5 ... 8 mm2 / 20 ... 10 AWG |
| Feindrähtiger Leiter, mit Aderendhülse, direkt steckbar |
2,5 ... 6 mm2 / 16 ... 10 AWG |
| Abisolierlänge +/- |
13 ... 15 mm2 / 0.51 ... 0.59 inch |
| Abisolierlänge PE |
18 ... 20 mm2 / 0,71 ... 0,79 inch |
