Produktbeschreibung

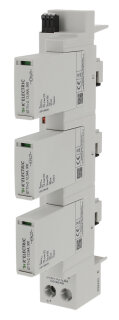

Der GT 60 T1+2 ist ein mehrpoliger kompakter Blitzstrom- und Überspannungsableiter der Kombinationsklasse Typ 1+2 für 3-phasige TN-C-Systeme in Hauptverteilungen. Das Gerät wird auf das 60 mm Sammelschienensystem aufgerastert und benötigt mit nur 36 mm Baubreite deutlich weniger Platz als konventionelle Ableiterlösungen. Der Blitzstoßstrom beträgt 12,5 kA (10/350 µs) pro Pol bei einem Schutzpegel kleiner 1,5 kV. Die TOV-Festigkeit (Dauerspannung 120 min) liegt bei 442 V, die Ansprechzeit unter 25 ns. Das Gerät ist für 12 bis 30 mm breite und 5 oder 10 mm dicke Kupferschienen ausgelegt und deckt die Schutzpfade L-PEN ab. Der integrierte Berührungsschutz mit IP 20 Schutzart sowie die Brennbarkeitsklasse UL 94 V-0 des Thermoplastgehäuses gewährleisten Sicherheit bei der Installation in engen Verteilerräumen. Die optional verfügbaren Fernmeldekontakte ermöglichen eine Statusüberwachung (grün/nicht grün Anzeige) mit redundanter Fernmeldung. Der Spitzenstrom ist leckstromfrei, die zulässige Vorsicherung maximal 315 A gG.
Anwendungsbereiche
Typische Einsatzfelder sind der Schutz von Blitzableitern in Hauptverteilungen von Wohn- und Geschäftshäusern sowie der Überspannungsschutz in Betriebsstätten mit TN-C-Erdungsnetzen.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Reihenschaltungen von getrennten Blitzstrom- und Überspannungsableitern ermöglicht die integrierte Kombi-Lösung eine kompaktere Verdrahtung und reduziert Installationskosten erheblich. Das System ist nach IEC 61643-11:2011 und EN 61643-11:2012 + A11:2018 als Typ 1+2 zertifiziert.
Produktseite K-Electric ->
Angaben zur Produktsicherheit
Herstellerinformationen:
K’ELECTRIC GmbH
Carl-Benz-Straße 7
Bayern
Bayreuth, Deutschland, 95448
office@k-electric-gmbh.de
https://k-electric-gmbh.de
| Versandgewicht: |
0,5159 kg
|
| Artikelgewicht: |
0,4690 kg
|
Technische Daten
Artikelhighlights
| Highlight 1 |
Anwendungsgebiet: Hauptverteilung |
| Highlight 2 |
Aufrastbar auf das 60mm Sammelschienensystem |
| Highlight 3 |
Für 12-30mm breite und 5 oder 10mm dicke Kupferschienen |
| Highlight 4 |
Integrierter Berührungsschutz |
| Highlight 5 |
Verteilungsnetze: TN-C |
| Highlight 6 |
Schutzpfade: L-PEN |
| Highlight 7 |
IEC/EN: Class I+II / Typ 1+2 |
| Highlight 8 |
Gehäuseausführung: Steckbar |
| Highlight 9 |
Baubreite von 36mm / 2 TE |
Geprüft nach
| Norm(en) |
IEC 61643-11:2011, EN 61643-11:2012 + A11:2018 |
Elektrische Daten
| Anzahl der Ports |
1 |
| TOV-Festigkeit 120min U T |
442 V
|
| TOV-Festigkeit 5s U T |
442 V
|
| Kurzschlussfestigkeit (AC) I SCCR |
25 kA |
| Maximale Vorsicherung, falls erforderlich |
315 A gG |
| Ansprechzeit t A |
< 25ns |
| Überspannungskategorie |
III |
| Schutzpegel U p |
1500 V
|
| Ladung Q |
6,25 As |
| Spezifische EnergieW/R |
39 kJ/Ohm |
| Blitzstoßstrom(10/350µs) I imp |
12,5 kA |
| Nennableitstoßstrom (8/20µs) I n |
20 kA |
| Maximaler Ableitstoßstrom(8/20µs) I max |
65 kA |
| Höchste Dauerspannung U c |
AC 300 V |
| Nennspannung (50/60Hz) U o / U n |
AC 240 V |
Mechanische Daten
| RC-Schaltleistung |
AC: 250V/1A, 125V/1A |
| Fernmeldekontakte (RC) |
Optional |
| Funktions-/ Defektanzeige |
Meldeanzeige grün / nicht grün |
| Schutzart |
IP 20 |
| Gehäusematerial |
Thermoplast: Brennbarkeitsklasse UL 94 V-0 |
| Montageart |
60mm Sammelschienensysteme |
| Leiterquerschnitt (max) |
35mm²(starr, mehrdrähtig) / 25mm²(feindrähtig) |
| Anzugsdrehmoment M max |
PH2 / 4,5 Nm 40 Ibf·in |
| Einsatzhöhe über NN (max) |
4000 m 13123 ft |
| Zulässige Luftfeuchtigkeit RH |
5%...95% |
| Betriebstemperaturbereich T A |
-40 ºC bis +85 ºC -40 ºF bis +185 ºF |
| RC-Leiterquerschnitt (max) |
1,5mm²(starr)/ 16 AWG (starr) |
