Produktbeschreibung

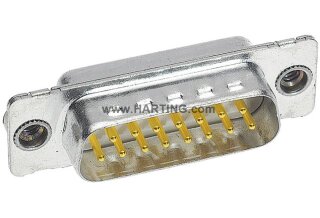

Der 9 way S Cup Male 47 ist ein D-Sub-Steckverbinder der Baugröße 1 mit neun Polen und Lötkelchanschluss. Der männliche Stecker verfügt über einen integrierten C-Filter mit 47 pF Kapazität (±20 % Toleranz) bei bis 100 V und einen Bemessungsstrom von 7,5 A pro Kontakt. Der Durchgangswiderstand liegt bei maximal 10 mOhm, der Isolationswiderstand überschreitet 10? Ohm. Die Kontakte bestehen aus Kupferlegierung mit Edelmetallbeschichtung über Nickel, das Gehäuse aus thermoplastischem Formstoff (PCT) und oberflächenveredeltem Stahl. Der Temperaturbereich beträgt -55 bis +125 °C. Die Verriegelung erfolgt mittels Flansch mit Gewinde 4-40 UNC, das Anzugsdrehmoment liegt bei maximal 0,6 Nm. Die Materialbrennbarkeitsklasse entspricht UL 94 V-0. Der Steckverbinder
Anwendungsbereiche
wird typischerweise in gefilterten Signalleitungen in Steuerungsverteilern, Prozessleitsystemen und Maschinensteuerungen eingesetzt, wo kapazitive Filterung zur Störspannungsunterdrückung erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu ungefilterten D-Sub-Steckern bietet diese Variante bereits integrierte Entstörung und reduziert damit externe Filterkomponenten. Die Norm DIN 41652 regelt die Bauform und Kompatibilität. Das Produkt ist RoHS-konform mit Ausnahmen für Blei in Stahl und Kupferlegierungen gemäß den EU-Richtlinien. Lötkelchanverbindungen ermöglichen sichere und mechanisch stabile Verbindungen auf Leiterplatten in rauen Industrieumgebungen.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0080 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Steckverbinder |
| Baureihe |
D-Sub |
| Bezeichnung |
Filter |
| Komponente |
Steckverbinder |
| Kontaktbeschreibung |
gedreht, gerade |
Ausführung
| Anschlussart |
Lötkelchanschluss |
| Geschlecht |
Stift |
| Baugröße |
D-Sub 1 |
| Filter |
C-Filter 47 pF ±20% @ <=100 V |
| Kontaktanzahl |
9 |
| Verriegelungsart |
Flansch mit Gewinde 4-40 UNC |
Technische Kennwerte
| Bemessungsstrom |
7,5 A
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
<= 10 mOhm |
| Anzugsdrehmoment |
<=0,6 Nm Schraubbolzen |
| Grenztemperatur |
-55 ... +125 °C |
| Anforderungsstufe |
2, nach CECC 75301-802 |
| Steckzyklen |
>= 250 |
| Hot plugging |
nein |
Materialeigenschaften
| Werkstoff Einsatz |
Thermoplastischer Formstoff (PCT), Stahl, oberflächenveredelt |
| Werkstoff Kontakte |
Kupferlegierung |
| Kontaktoberfläche |
Edelmetall über Ni |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform mit Ausnahme |
| RoHS-Ausnahmen |
6a. I: Blei als Legierungselement in Stahl für Bearbeitungszwecke mit einem Massenanteil von höchstens 0,35 % Blei, 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
| ELV Status |
konform mit Ausnahme |
| China RoHS |
50 |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Blei |
| ECHA SCIP Nummer |
ecef7555-f643-4ceb-a337-fc54762297f1 |
| California Proposition 65 Stoffe |
Blei, Nickel |
Normen und Zulassungen
Kaufmännische Daten
| Packungsgröße |
100 |
| Nettogewicht |
8,34 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140216884 |
| eCl@ss |
27440214 D-Sub-Kupplung |
| ETIM |
EC001136 |
| UNSPSC 24.0 |
39121469 |
