Produktbeschreibung

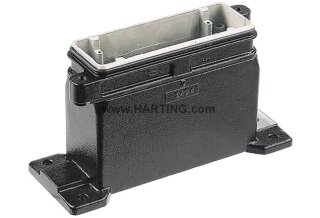

Das Sockelgehäuse Han 16HPR-asg ist ein robustes Steckerverbinder-Gehäuse der Baugröße 16 B von HARTING für den rauen Außeneinsatz. Die Schraubverriegelung aus Edelstahl bietet sichere Fixierung mit 4 Nm Anzugsdrehmoment und gewährleistet lange Betriebssicherheit. Das Gehäuse besteht aus korrosionsresistentem Aluminium-Druckguss mit pulverbeschichteter Oberfläche in RAL 9005 (tiefschwarz). Die NBR-Dichtung sorgt für Abdichtung und ist nach IEC 61984 für den Steckverbinder-Betrieb zertifiziert. Die Schutzart IP65, IP68 und IP69/IPX9K nach IEC 60529 sowie die UL-Klassifizierung 4, 4X und 12 ermöglichen Einsatz in feuchter und korrosiver Umgebung. Der breite Temperaturbereich von -40 bis +125 °C deckt extreme Klimabedingungen ab.
Anwendungsbereiche
Typische Anwendungen sind der Schaltschrankbau mit Außenmontage, die Steckverbinder-Absicherung bei Förderanlagen in rauen Werksumgebungen sowie Automatisierungslösungen in Kläranlagen und Meerwasser-nahen Einsatzorten. Das Gehäuse wird ohne Kabeleingang geliefert und eignet sich daher für kundenspezifische Verdrahtungskonzepte. Alternativ zu Han 16HPR-Gehäusen ohne Edelstahl-Verriegelung bietet die Edelstahl-Variante asg zusätzlichen Korrosionsschutz und erweiterte Lebensdauer in Salzsprüh- und Chemikalien-Umgebungen. Han-Gehäuse sind CE- und DNV-GL-zertifiziert sowie nach UL 1977 und CSA-C22.2 No. 182.3 zugelassen. Deutschland-Ursprung und RoHS-Konformität sprechen für höchste Fertigungsstandards.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
1,0300 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han® HPR |
| Gehäuseart |
Sockelgehäuse |
Ausführung
| Baugröße |
16 B |
| Ausführung |
ohne Kabeleingang |
| Verriegelungsart |
Schraubverriegelung |
| Anwendungsgebiet |
Gehäuse für den rauen Außeneinsatz |
Technische Kennwerte
| Anzugsdrehmoment Schraubverriegelung |
4 Nm |
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP65, IP68, IP69 / IPX9K nach ISO 20653 |
| Schutzart nach UL 50 / UL 50E |
4, 4X, 12 |
Materialeigenschaften
| Werkstoff Gehäuse |
Aluminium-Druckguss, korrosionsresistent |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 9005 (tiefschwarz) |
| Werkstoff Dichtung |
NBR |
| Werkstoff Verriegelung |
Edelstahl |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Nickel, Naphthalin |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R1 (HL 1-3), R7 (HL 1-3) |
Normen und Zulassungen
| UL / CSA |
UL 1977 ECBT2.E235076, CSA-C22.2 No. 182.3 ECBT8.E235076 |
| Zulassungen |
CE, DNV GL |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
1.029,6 g
|
| Ursprungsland |
Deutschland |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140057777 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
Es gibt noch keine Bewertungen.
