Produktbeschreibung

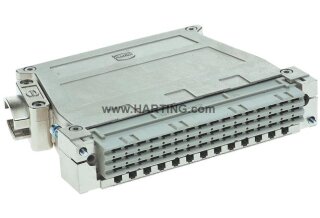

Das DIN-Power Schalengehäuse D20 ist ein Zubehörteil für Steckverbinder nach DIN 41612 in den Bauformen F, H und MH. Das 20 mm große Gehäuse besteht aus Zinklegierung mit vernickelte Oberflächenbehandlung und bietet eine metallische Ausführung. Das Gehäuse verfügt über vier separate Kabeleingänge mit integrierter Zugentlastung durch Kabelschellen. Die zweiteilige Konstruktion ermöglicht eine flexible Montage und wird durch eine Verriegelungsschraube gesichert. Das Gehäuse ist gemäß IEC 60529 nach Schutzart IP20 zertifiziert und arbeitet im Temperaturbereich von -40 bis +125 Grad Celsius. Die Bahnklassifizierung nach NFF 16-101/102 beträgt F1/I2. Das Produkt ist RoHS-konform und erfüllt die ELV-Richtlinie, China RoHS ebenfalls.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Steckverbinder-Schnittstellen in Prüfständen und Messtechnik-Anlagen, wo mehrere Signale parallel über eine Steckverbindung geführt werden müssen. Ein zweites Einsatzfeld ist der Schaltschrankbau mit modular aufgebauten Steuereinheiten, bei denen DIN 41612 als Standard für Verbindungstechnik eingesetzt wird. Das Gehäuse wird im 60er Pack bereitgestellt, ideal für Großserien und Bestandsverwaltung. Die leichte Handhabung und das geringe Einzelgewicht von 2,5 Gramm ermöglichen Montageabläufe in der Elektroplaner- und Anlagenbauer-Praxis.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0030 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Zubehör |
| Baureihe |
DIN 41612 |
| Bezeichnung |
Bauform F, Bauform H, Bauform MH |
| Zubehörtyp |
Schalengehäuse |
| Zubehörbeschreibung |
20 mm
|
Ausführung
| Ausführung |
gerader/seitlicher Kabeleingang |
| Anzahl Kabeleingänge |
4 |
| Kabeleingang |
4x |
| Zugentlastung |
mit Kabelschellen |
| Verriegelungsart |
Verriegelungsschraube |
| 2-teilig |
ja |
| teilbar |
ja |
Technische Kennwerte
| Grenztemperatur |
-40 ... +125 °C |
| Schutzart nach IEC 60529 |
IP20 |
Materialeigenschaften
| Oberfläche Gehäuse |
vernickelt |
| Farbe Gehäuse |
metallisch |
| Werkstoff Zubehör |
Zinklegierung |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Blei, Nickel |
Normen und Zulassungen
| Bahnklassifizierung |
F1/I2 gemäß NFF 16-101/102 |
Kaufmännische Daten
| Packungsgröße |
60 |
| Nettogewicht |
2,5 g
|
| Ursprungsland |
Tschechien |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140215443 |
| eCl@ss |
27440292 Steckverbinderkomponente (Zubehör) |
| ETIM |
EC002943 |
| UNSPSC 24.0 |
39121400 |
