Produktbeschreibung

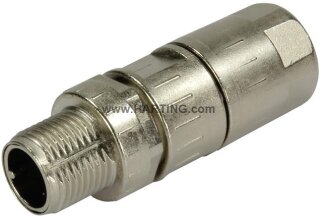

Der M12 Crimp Slim Design ist ein gerader Kabelsteckverbinder mit Crimpanschluss und Stiftausführung für die A-Kodierung. Der kompakte Steckerkopf aus Liquid-crystal polymer mit Zink-Druckguss-Gehäuse bietet eine Schraubverriegelung und erreicht im gesteckten Zustand die Schutzart IP67. Die Kontaktierung erfolgt mit 4 oder 5 Stiften, der Leiterquerschnitt liegt zwischen 0,13 und 0,82 mm² (AWG 26–18). Der Stecker ist für einen Bemessungsstrom von 4 A bei 60 V DC ausgelegt und verträgt eine Stoßspannung von 1,5 kV.
Anwendungsbereiche
Typische Anwendungsfelder sind Sensor-Aktor-Netzwerke in Maschinensteuerungen, Feldbus-Anbindungen nach PROFIBUS oder PROFINET sowie automatisierte Produktionssysteme in der Verpackungsindustrie und im Anlagenbau. Ein zweites Einsatzfeld ist die Verdrahtung von dezentralisierten Peripherie-Modulen an Steuerverteilern.
Vorteile gegenüber Alternativen
Im Unterschied zu größeren M12-Standardausführungen ermöglicht das Slim-Design eine kompaktere Schaltschrank-Bestückung bei gleichbleibender Kontaktsicherheit. Der Stecker ist nach IEC 61076-2-101 genormt und trägt die UL-Zulassung (UL 2238), CSA-Zertifizierung und ist RoHS- sowie ELV-konform. Für feldgerechte Crimp-Verbindungen werden entsprechende Crimpzangen und Crimphülsen empfohlen.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0520 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Steckverbinder |
| Baureihe |
Rundsteckverbinder M12 |
| Bezeichnung |
Slim Design |
| Komponente |
Kabelsteckverbinder |
| Beschreibung |
gerade |
Ausführung
| Anschlussart |
Crimpanschluss |
| Geschlecht |
Stift |
| Schirmung |
geschirmt |
| Kontaktanzahl |
4, 5 |
| Kodierung |
A-Kodierung |
| Verriegelungsart |
Schraubverriegelung |
| Hinweise |
Crimpkontakte bitte separat bestellen. |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,13 ... 0,82 mm² |
| Leiterquerschnitt (AWG) |
AWG 26 ... AWG 18 |
| Aderaußendurchmesser |
<= 2,3 mm |
| Bemessungsstrom |
4 A
|
| Bemessungsspannung |
48 V AC, 60 V DC |
| Bemessungsstoßspannung |
1,5 kV
|
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
| Isolationswiderstand |
>108 Ohm |
| Durchgangswiderstand |
<= 10 mOhm |
| Anzugsdrehmoment |
0,6 Nm |
| Schlüsselweite (Rändelschraube / Rändelmutter) |
15 |
| Grenztemperatur |
-40 ... +85 °C |
| Steckzyklen |
>= 500 |
| Schutzart nach IEC 60529 |
IP65 / IP67 im gesteckten Zustand |
| Isolierstoffgruppe |
I (600 <= CTI) |
Materialeigenschaften
| Werkstoff Einsatz |
Liquid-crystal polymer (LCP) |
| Werkstoff Gehäuse |
Zink-Druckguss |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Blei, Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R26 |
Normen und Zulassungen
| Normen |
IEC 61076-2-101 |
| UL / CSA |
UL 2238 CYJV2.E302521, CSA-C22.2 No. 182.3 CYJV8.E302521 |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
36,22 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140139572 |
| eCl@ss |
27440116 Rundsteckverbinder (feldkonfektionierbar) |
| ETIM |
EC002635 |
| UNSPSC 24.0 |
39121413 |
