Produktbeschreibung

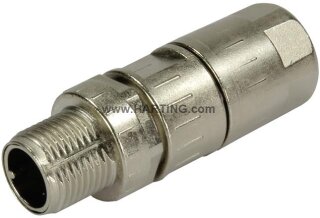

Der M12 Crimp Slim Design 8pol A-coded male ist ein gerader Kabelsteckverbinder mit Crimpanschluss und Stiftausführung nach IEC 61076-2-101. Der Rundsteckverbinder verfügt über acht Kontakte in A-Kodierung, Schraubverriegelung und geschirmte Ausführung. Die Bemessungswerte betragen 2 A Bemessungsstrom, 30 V AC/DC Bemessungsspannung und 0,8 kV Bemessungsstoßspannung. Der zulässige Leiterquerschnitt liegt zwischen 0,13 und 0,33 mm² (AWG 26–22) mit maximalem Aderaußendurchmesser von 1,65 mm. Das Gehäuse besteht aus Zink-Druckguss, der Kontakteinsatz aus Liquid-crystal polymer (LCP), beide RoHS- und ELV-konform. Im gesteckten Zustand erreicht der Steckverbinder die Schutzarten IP65 und IP67.
Anwendungsbereiche
Typische Anwendungsfelder sind die Sensor-Aktor-Verdrahtung an Maschinen und Förderanlagen, die dezentrale Feldgeräteanschlussdose bei verteilten Steuerungssystemen sowie die modulare Verkabelung in Schaltschränken mit Platzengpässen, wo das Slim-Design vorteilhaft ist.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-M12-Steckverbindern ermöglicht das Slim Design eine kompaktere Bauform, ohne die elektrischen Leistungsmerkmale zu beeinträchtigen. Die UL- und CSA-Zulassung (UL 2238, CSA-C22.2 No. 182.3) unterstützt Anwendungen in nordamerikanischen Automatisierungsumgebungen. HARTING bietet für diesen Steckertyp umfangreiches Zubehör wie Crimp-Kontaktsätze, Kodierhilfen und vorkonfektionierte Kabel.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0530 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Steckverbinder |
| Baureihe |
Rundsteckverbinder M12 |
| Bezeichnung |
Slim Design |
| Komponente |
Kabelsteckverbinder |
| Beschreibung |
gerade |
Ausführung
| Anschlussart |
Crimpanschluss |
| Geschlecht |
Stift |
| Schirmung |
geschirmt |
| Kontaktanzahl |
8 |
| Kodierung |
A-Kodierung |
| Verriegelungsart |
Schraubverriegelung |
| Hinweise |
Crimpkontakte bitte separat bestellen. |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,13 ... 0,33 mm² |
| Leiterquerschnitt (AWG) |
AWG 26 ... AWG 22 |
| Aderaußendurchmesser |
<= 1,65 mm |
| Bemessungsstrom |
2 A
|
| Bemessungsspannung |
30 V AC, 30 V DC |
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
| Isolationswiderstand |
>108 Ohm |
| Durchgangswiderstand |
<= 10 mOhm |
| Anzugsdrehmoment |
0,6 Nm |
| Schlüsselweite (Rändelschraube / Rändelmutter) |
15 |
| Grenztemperatur |
-40 ... +85 °C |
| Steckzyklen |
>= 500 |
| Schutzart nach IEC 60529 |
IP65 / IP67 im gesteckten Zustand |
| Kabeldurchmesser |
5,7 ... 8,8 mm |
| Isolierstoffgruppe |
I (600 <= CTI) |
Materialeigenschaften
| Werkstoff Einsatz |
Liquid-crystal polymer (LCP) |
| Werkstoff Gehäuse |
Zink-Druckguss |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Blei, Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R26 |
Normen und Zulassungen
| Normen |
IEC 61076-2-101 |
| UL / CSA |
UL 2238 CYJV2.E302521, CSA-C22.2 No. 182.3 CYJV8.E302521 |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
52,5 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140139589 |
| eCl@ss |
27440116 Rundsteckverbinder (feldkonfektionierbar) |
| ETIM |
EC002635 |
| UNSPSC 24.0 |
39121413 |
