Produktbeschreibung

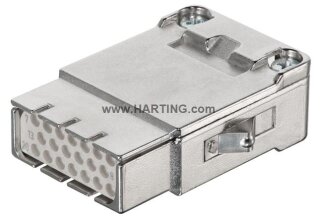

Das Han® Shielded Modul ist ein Buchsen-Einsatz mit 20 Kontakten plus zusätzlicher Schirmanbindung zum Gelenkrahmen. Der Crimpanschluss ermöglicht werkzeuglose Verdrahtung ohne Lötverbindungen. Das Modul verarbeitet Leiterquerschnitte von 0,09 bis 0,52 mm² bei einem Bemessungsstrom von 4 A und einer Bemessungsspannung von 32 V. Der Aderaußendurchmesser ist auf maximal 1,9 mm begrenzt. Das Gehäuse besteht aus Liquid-crystal polymer (LCP) mit Materialbrennbarkeitsklasse V-0 nach UL 94, die Schirmung aus vernickeltém Zink-Druckguss. Die Konstruktion erfüllt IEC 60664-1, IEC 61984 und IEC 61373 (Kategorie 1, Klasse B). Der Verschmutzungsgrad 3 qualifiziert das Modul für Schaltschränke mit hohem Verschmutzungspotenzial.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Anbindung an dezentrale Steuerungen sowie die EMV-sichere Verdrahtung in Maschinenbau- und Verpackungsanlagen. In Photovoltaik-Wechselrichtern oder industriellen Frequenzumrichtern schützt die integrierte Schirmung vor Störaussender. Das Modul ist RoHS- und ELV-konform. Crimpkontakte werden separat bestellt und auf den Leiterquerschnitt abgestimmt.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0300 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Module |
| Modultyp |
Han® Shielded Modul |
| Modulbeschreibung |
Einsatz |
Ausführung
| Anschlussart |
Crimpanschluss |
| Geschlecht |
Buchse |
| Kontaktanzahl |
20 |
| weitere Kontakte |
+ Schirmung |
| Hinweise |
mit zusätzlicher Schirmanbindung zum Gelenkrahmen, Crimpkontakte bitte separat bestellen. |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,09 ... 0,52 mm² |
| Aderaußendurchmesser |
<=1,9 mm |
| Bemessungsstrom |
4 A
|
| Bemessungsspannung |
32 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand, Schirmung |
<= 100 mOhm |
| Grenztemperatur |
-40 ... +85 °C |
| Steckzyklen |
>= 500 |
Materialeigenschaften
| Werkstoff Einsatz |
Liquid-crystal polymer (LCP) |
| Werkstoff Schirmung |
Zink-Druckguss, vernickelt |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
nicht enthalten |
Normen und Zulassungen
| Normen |
IEC 60664-1, IEC 61984, IEC 61373 Kategorie 1 Klasse B |
| Zulassungen |
DNV GL |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
36,1 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140187740 |
| eCl@ss |
27440218 Modul für Industriesteckverbinder (Daten) |
| ETIM |
EC000438 |
| UNSPSC 24.0 |
39121552 |
