Produktbeschreibung

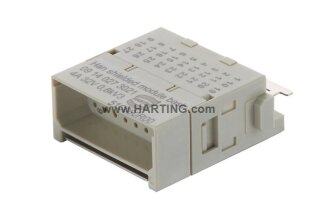

Das Han® Shielded Modul basic ist ein Einzelmodul der Han-Modular®-Baureihe von HARTING für abgeschirmte Steckverbindungen. Das Stiftmodul verfügt über 27 Kontakte plus Schirmung mit 180° Schirmelement und ist für Crimpanschlüsse ausgelegt. Der zulässige Leiterquerschnitt beträgt 0,09 bis 0,52 mm² bei einem Aderaußendurchmesser von maximal 2,3 mm, die Bemessungsströme liegen bei 4 A und 32 V Bemessungsspannung. Die Stoßspannungsfestigkeit erreicht 0,8 kV, was den Anforderungen der Normen IEC 60664-1, IEC 61984 und IEC 61373 Kategorie 1 Klasse B entspricht. Das Modul besteht aus Polycarbonat (PC) in RAL 7032 (kieselgrau) und erfüllt die Brennbarkeitsklasse V-0 nach UL 94. Es ist vollständig RoHS-konform und erfüllt die ELV- sowie China-RoHS-Anforderungen.
Anwendungsbereiche
Typische Anwendungen sind der Aufbau abgeschirmter Steckverbindermodule in Schaltschränken und Steuerverteilern für EMV-kritische Signalübertragung sowie die Datenverbindung in Industrie-Kontrollgeräten. Das Modul eignet sich auch für Sensornetzwerke und Automatisierungslösungen mit hohen elektromagnetischen Störanforderungen. Die Crimpkontakte müssen separat bestellt werden. Mit dem Han-Modular®-System können Spezialsteckverbinder nach individuellen Anforderungen zusammengestellt werden.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Versandgewicht: |
0,0020 kg
|
| Artikelgewicht: |
0,0010 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Module |
| Baureihe |
Han-Modular® |
| Modultyp |
Han® Shielded Modul basic |
| Modulgröße |
Einzelmodul |
| Modulbeschreibung |
mit 180° Schirmelement |
Ausführung
| Anschlussart |
Crimpanschluss |
| Geschlecht |
Stift |
| Kontaktanzahl |
27 |
| weitere Kontakte |
+ Schirmung |
| Hinweise |
Crimpkontakte bitte separat bestellen. |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,09 ... 0,52 mm² |
| Aderaußendurchmesser |
<=2,3 mm |
| Bemessungsstrom |
4 A
|
| Bemessungsspannung |
32 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
3 |
| Isolationswiderstand |
>1010 Ohm |
| Grenztemperatur |
-40 ... +125 °C |
| Steckzyklen |
>= 500 |
Materialeigenschaften
| Werkstoff Einsatz |
Polycarbonat (PC) |
| Farbe Einsatz |
RAL 7032 (kieselgrau) |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
nicht enthalten |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R22 (HL 1-3), R23 (HL 1-3) |
Normen und Zulassungen
| Normen |
IEC 60664-1, IEC 61984, IEC 61373 Kategorie 1 Klasse B |
Kaufmännische Daten
| Packungsgröße |
2 |
| Nettogewicht |
11,85 g
|
| Ursprungsland |
China |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140184985 |
| eCl@ss |
27440218 Modul für Industriesteckverbinder (Daten) |
| ETIM |
EC000438 |
| UNSPSC 24.0 |
39121552 |
