Produktbeschreibung

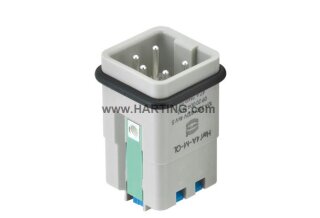

Der Einsatz Han 4A-M-QL ist ein Stifteinsatz der Han-A®-Baureihe mit Han-Quick Lock® Anschluss von HARTING. Das Bauteil verfügt über vier Kontakte in Baugröße 3 A mit einem Bemessungsstrom von 10 A, verträgt Leiterquerschnitte von 0,5 bis 2,5 mm² und ist für die Verbindung mit Litzenleiter nach IEC 60228 Klasse 5 ausgelegt. Die Bemessungsspannungen liegen bei 230 V zwischen Leiter und Erde sowie 400 V zwischen den Leitern; die Stoßspannung beträgt 4 kV. Der Einsatz ist aus Polycarbonat (RAL 7032, kieselgrau) gefertigt, die vier Kontakte bestehen aus versilberter Kupferlegierung und erreichen die Brennbarkeitsklasse V-0 nach UL 94.
Anwendungsbereiche
Der Einsatz ist typischerweise in Industriesteckverbindern in Schaltschränken anzutreffen, etwa bei der schnellen Verdrahtung von Steuerkreisen in Verpackungsmaschinen oder bei der Sensor-Aktor-Anbindung in automatisierten Förderanlagen. Die Han-Quick Lock®-Technologie ermöglicht werkzeuglose Stiftbestückung direkter an der Steckerkomponente. Der Einsatz erfüllt die Normen IEC 60664-1 und IEC 61984 und trägt die Zulassungen UL 1977 und CSA-C22.2 No. 182.3, ebenso die DNV-GL-Zertifizierung. Das PE-Kontakt-Feature unterstützt sichere Erdungsschaltungen in DC- und AC-Niederspannungsanwendungen.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0150 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,10 × 2,10 × 3,80 cm |
Technische Daten
Bezeichnung
| Kategorie |
Einsätze |
| Baureihe |
Han A® |
Ausführung
| Anschlussart |
Han-Quick Lock® Anschluss |
| Geschlecht |
Stift |
| Baugröße |
3 A
|
| Kontaktanzahl |
4 |
| PE-Kontakt |
ja |
| Hinweise |
für Litzenleiter gemäß IEC 60228 Klasse 5 |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,5 ... 2,5 mm² |
| Bemessungsstrom |
10 A
|
| Bemessungsspannung Leiter-Erde |
230 V
|
| Bemessungsspannung Leiter-Leiter |
400 V
|
| Bemessungsstoßspannung |
4 kV
|
| Verschmutzungsgrad |
3 |
| Bemessungsspannung nach UL |
600 V
|
| Isolationswiderstand |
>1010 Ohm |
| Grenztemperatur |
-40 ... +125 °C |
| Steckzyklen |
>= 500 |
Materialeigenschaften
| Werkstoff Einsatz |
Polycarbonat (PC) |
| Farbe Einsatz |
RAL 7032 (kieselgrau) |
| Werkstoff Kontakte |
Kupferlegierung |
| Kontaktoberfläche |
versilbert |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform mit Ausnahme |
| RoHS-Ausnahmen |
6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
| ELV Status |
konform mit Ausnahme |
| China RoHS |
50 |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Blei |
| ECHA SCIP Nummer |
5dbb3851-b94e-4e88-97a1-571845975242 |
| California Proposition 65 Stoffe |
Blei, Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R22 (HL 1-3), R23 (HL 1-3) |
Normen und Zulassungen
| Normen |
IEC 60664-1, IEC 61984 |
| UL / CSA |
UL 1977 ECBT2.E235076, CSA-C22.2 No. 182.3 ECBT8.E235076 |
| Zulassungen |
DNV GL |
Kaufmännische Daten
| Packungsgröße |
10 |
| Nettogewicht |
12,66 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140039087 |
| eCl@ss |
27440205 Kontakteinsatz für Industriesteckverbinder |
| ETIM |
EC000438 |
| UNSPSC 24.0 |
39121522 |
