Produktbeschreibung

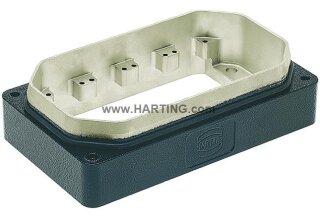

Das Anbaugehäuse Han 48 HPR-agg der Baureihe Han® HPR von HARTING ist ein Gehäuse für vier Standard-Kontakteinsätze der Baugröße 16 B und wird als Baugröße 48 B ausgeführt. Das Gehäuse besteht aus korrosionsbeständigem Aluminium-Druckguss mit pulverbeschichteter Oberfläche in RAL 9005 (tiefschwarz) und gewährleistet dadurch langzeitige Beständigkeit im rauen Außeneinsatz. Die Dichtung ist aus NBR gefertigt und sorgt für Abdichtung. Technische Eckdaten: Schutzart IP65, IP68 und IP69/IPX9K nach ISO 20653, Temperaturbereich -40 bis +125 °C, Schraubverriegelung mit Anzugsdrehmoment 4 Nm, Befestigungsschrauben M8 mit 5 Nm Anzugsdrehmoment. Das Gehäuse erfüllt die Anforderungen der Norm IEC 61373 Kategorie 1 Klasse B und trägt CE- sowie DNV-GL-Zulassung.
Anwendungsbereiche
Typische Einsatzfelder sind die Aggregation von mehreren Steckverbinder-Kontakteinsätzen in rauen industriellen Außenbereichen wie Maschinenbau, Offshore-Anwendungen und Fahrzeugtechnik, wo hohe Schutzanforderungen und extreme Temperaturen vorherrschen.
Vorteile gegenüber Alternativen
Im Vergleich zu kleineren Gehäusen der Baugröße 16 B bietet die Han 48 HPR-agg die Möglichkeit, vier Einsätze kompakt in einem Gehäuse zu vereinigen, was Montagezeit und Platzbedarf reduziert. Das Gehäuse wird in Deutschland hergestellt und ist RoHS- und ELV-konform.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,7110 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han® HPR |
| Gehäuseart |
Anbaugehäuse |
| Gehäusebeschreibung |
für 4 Standard-Kontakteinsätze der Baugröße 16 B |
Ausführung
| Baugröße |
48 B |
| Verriegelungsart |
Schraubverriegelung |
| Anwendungsgebiet |
Gehäuse für den rauen Außeneinsatz |
Technische Kennwerte
| Anzugsdrehmoment |
5 Nm Befestigungsschrauben M8 |
| Anzugsdrehmoment Schraubverriegelung |
4 Nm |
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP65, IP68, IP69 / IPX9K nach ISO 20653 |
Materialeigenschaften
| Werkstoff Gehäuse |
Aluminium-Druckguss, korrosionsresistent |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 9005 (tiefschwarz) |
| Werkstoff Dichtung |
NBR |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Nickel, Naphthalin |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R1 (HL 1-3), R7 (HL 1-3) |
Normen und Zulassungen
| Normen |
IEC 61373 Kategorie 1 Klasse B |
| Zulassungen |
CE, DNV GL |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
710,68 g
|
| Ursprungsland |
Deutschland |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140058347 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
