Produktbeschreibung

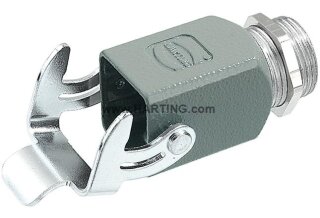

Das Einschraubgehäuse Han 3A-eg-QB-PG-13.5 ist ein standardisiertes Industriegehäuse der Han A® Baureihe von HARTING für die sichere Gehäuseverdrahtung von Steckverbindersystemen. Das Gehäuse ist aus Zink-Druckguss gefertigt, pulverbeschichtet in Farbe RAL 7037 (staubgrau) und bietet eine Grenztemperatur von -40 bis +125 °C. Der Kabeleingang erfolgt über eine PG 13,5-Verschraubung, die Verriegelung nutzt einen robusten verzinkten Stahlbügel (Längsbügel-Ausführung). Das Gehäuse erreicht je nach Ausstattung die Schutzart IP44 (ohne Dichtung), IP65 oder IP67 (mit separat bestellbarer Dichtschraube) nach IEC 60529 sowie UL-Klasse 12 nach UL 50/UL 50E.
Anwendungsbereiche
Typische Einsatzfelder sind die Gehäuseverdrahtung an Steckverbindersystemen in Schaltschränken, Verteilergeräten und dezentralen Elektroverteilungen, besonders in rauen Umgebungen mit Staub- oder Feuchtebelastung. Auch in Outdoor-Anwendungen bei Maschinen und Anlagen bewährt sich die robuste Konstruktion mit verzinkten Stahlkomponenten. Für höhere Schutzanforderungen kann die Dichtschraube nachgerüstet werden, um von IP44 auf IP65 oder IP67 zu wechseln. Das Gewicht des Einzelgehäuses beträgt etwa 58 g, die Lieferung erfolgt in Packungsgrößen zu 10 Stück. Die Norm-Zulassungen UL 1977 und CE sowie DNV GL bestätigen die Einsatzfähigkeit in internationalen und maritimen Anwendungen.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0590 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han A® |
| Gehäuseart |
Einschraubgehäuse |
Ausführung
| Baugröße |
3 A
|
| Anzahl Kabeleingänge |
1 |
| Kabeleingang |
1x Pg 13,5 |
| Verriegelungsart |
Längsbügel |
| Anwendungsgebiet |
Standardgehäuse für industrielle Anwendungen |
| Lieferumfang |
Dichtschraube separat bestellen. |
Technische Kennwerte
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP44, IP65 mit Dichtschraube, IP67 mit Dichtschraube |
| Schutzart nach UL 50 / UL 50E |
12 |
Materialeigenschaften
| Werkstoff Gehäuse |
Zink-Druckguss |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 7037 (staubgrau) |
| Werkstoff Verriegelung |
Stahl |
| Oberfläche Verriegelung |
verzinkt |
| RoHS |
konform mit Ausnahme |
| RoHS-Ausnahmen |
6a. I: Blei als Legierungselement in Stahl für Bearbeitungszwecke mit einem Massenanteil von höchstens 0,35 % Blei, 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
| ELV Status |
konform mit Ausnahme |
| China RoHS |
50 |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Blei |
| California Proposition 65 Stoffe |
Blei, Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R1 (HL 1-3), R7 (HL 1-3) |
Normen und Zulassungen
| UL / CSA |
UL 1977 ECBT2.E235076 |
| Zulassungen |
CE, DNV GL |
Kaufmännische Daten
| Packungsgröße |
10 |
| Nettogewicht |
57,84 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140038370 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
