Produktbeschreibung

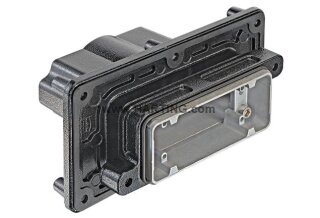

Das Wanddurchführungsgehäuse Han 16HPR-WDF ist ein robustes Verbindungsgehäuse der Baugröße 16 B mit geraderem Kabeleingang für die Innenmontage. Das Gehäuse wird als einteilige Aluminium-Druckguss-Ausführung mit korrosionsresistenter Pulverbeschichtung in RAL 9005 (tiefschwarz) gefertigt und ist damit speziell für den rauen Außeneinsatz ausgelegt. Die Schraubverriegelung aus Edelstahl gewährleistet eine sichere, werkzeuglose Verschlussverbindung mit einem Anzugsdrehmoment von 4 Nm. Das Gehäuse verfügt über eine M50-Kabelöffnung und bietet Schutzarten nach IEC 60529 von IP65, IP68 und IP69 sowie nach UL 50/50E die Klassen 4, 4X und 12. Der Temperatureinsatzbereich reicht von -40 bis +125 °C, die NBR-Dichtung gewährleistet Dichtheit unter extremen Bedingungen.
Anwendungsbereiche
Typische Anwendungen sind die Kabelanbindung in Schaltschränken an Fassaden, die Verdrahtung von Feldgehäusen in Windkraftanlagen sowie die Steckverbinder-Integration in Hochdruckreinigersystemen und Spritzgussmaschinen.
Vorteile gegenüber Alternativen
Im Unterschied zu Kunststoffgehäusen bietet die Aluminium-Ausführung höhere Stabilität unter mechanischer Belastung und bessere Wärmeableitung in thermisch belasteten Umgebungen. Das Gehäuse ist CE-zertifiziert und trägt DNV-GL-Zulassungen für maritime Anwendungen, zudem erfüllt es UL 1977 und CSA-C22.2 No. 182.3. Für die Installation werden Standard-Steckerinsätze der Han-Serie benötigt, die separat bestellt werden.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
1,1110 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han® HPR |
| Gehäuseart |
Wanddurchführungsgehäuse |
| Gehäusebeschreibung |
für Montage von innen |
Ausführung
| Baugröße |
16 B |
| Ausführung |
gerader Kabeleingang |
| Anzahl Kabeleingänge |
1 |
| Kabeleingang |
1x M50 |
| Verriegelungsart |
Schraubverriegelung |
| Anwendungsgebiet |
Gehäuse für den rauen Außeneinsatz |
Technische Kennwerte
| Anzugsdrehmoment Schraubverriegelung |
4 Nm |
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP65, IP68, IP69 / IPX9K nach ISO 20653 |
| Schutzart nach UL 50 / UL 50E |
4, 4X, 12 |
| Stärke der Einbauwand |
>=2 mm |
Materialeigenschaften
| Werkstoff Gehäuse |
Aluminium-Druckguss, korrosionsresistent |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 9005 (tiefschwarz) |
| Werkstoff Dichtung |
NBR |
| Werkstoff Verriegelung |
Edelstahl |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Nickel, Naphthalin |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R1 (HL 1-3), R7 (HL 1-3) |
Normen und Zulassungen
| UL / CSA |
UL 1977 ECBT2.E235076, CSA-C22.2 No. 182.3 ECBT8.E235076 |
| Zulassungen |
CE, DNV GL |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
1.111 g
|
| Ursprungsland |
China |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140129863 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
