Produktbeschreibung

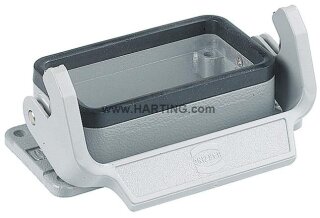

Das Anbaugehäuse Han 16B-HMC-agg-LB ist ein Spezialgehäuse der Han® HMC-Baureihe für niedrige Bauformen mit Längsbügel-Verriegelung und Han-Easy Lock®-Schnellverschluss. Die Baugröße 16 B ist speziell für hochzyklische Steckverbinder-Anwendungen ausgelegt und erreicht eine Steckspielzahl von mindestens 10.000 Zyklen im Verbund mit anderen HMC-Komponenten. Das Gehäuse besteht aus Aluminium-Druckguss mit pulverbeschichteter Oberfläche in RAL 7037 (staubgrau), die Verriegelung aus Polycarbonat und Edelstahl. Die Dichtelemente bestehen aus NBR-Material. Das Anbaugehäuse erfüllt die Schutzart IP65 nach IEC 60529 und ist für Temperaturbereich von -40 bis +125 °C zertifiziert. Die Befestigungsschrauben M4 sind mit einem Anzugsdrehmoment von 1 Nm zu handhaben.
Anwendungsbereiche
Typische Einsatzfelder sind modulare Steckverbinder-Systeme in Schaltschränken, Prüfanlagen und Automatisierungsanlagen, die häufige Steck- und Trennvorgänge erfordern. Auch in Messstationen und Testrahmen für Produktionsmaschinen wird das Gehäuse eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Anbaugehäusen zeichnet sich die HMC-Serie durch die hohe Steckspielzahl und die robuste Aluminium-Guss-Konstruktion aus, die Verschleiß über tausende Zyklen hinweg minimiert. Das Gehäuse ist in Deutschland gefertigt und trägt die Zulassung DNV GL. Das Nettogewicht beträgt 90 g.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,1090 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,30 × 11,30 × 2,90 cm |
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han® HMC |
| Gehäuseart |
Anbaugehäuse |
| Bauform |
niedrige Bauform |
Ausführung
| Baugröße |
16 B |
| Verriegelungsart |
Längsbügel |
| Han-Easy Lock® |
ja |
| Anwendungsgebiet |
Spezialgehäuse für hohe Steckzyklen |
Technische Kennwerte
| Anzugsdrehmoment |
1 Nm Befestigungsschrauben M4 |
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Steckzyklen |
>= 10.000 |
| Hinweis zu den Steckzyklen |
Steckzyklen mit anderen HMC-Komponenten |
| Schutzart nach IEC 60529 |
IP65 |
| Schutzart nach UL 50 / UL 50E |
4, 4X, 12 |
Materialeigenschaften
| Werkstoff Gehäuse |
Aluminium-Druckguss |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 7037 (staubgrau) |
| Werkstoff Dichtung |
NBR |
| Werkstoff Verriegelung |
Polycarbonat (PC), Edelstahl |
| Farbe Verriegelung |
RAL 7037 (staubgrau) |
| Materialbrennbarkeitsklasse nach UL 94 (Verriegelungsbügel) |
V-0 |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate |
| ECHA SCIP Nummer |
60b1a572-bb3f-476f-9307-b7d1688bd90c |
| California Proposition 65 Stoffe |
Nickel, Naphthalin |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R22 (HL 1-3), R23 (HL 1-3) |
Normen und Zulassungen
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
90 g
|
| Ursprungsland |
Deutschland |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140048454 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
