Produktbeschreibung

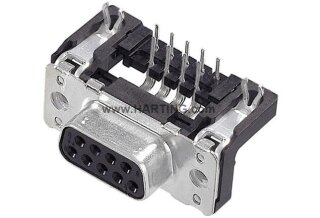

Die D-Sub Buchse DSUB SVFE mit der Bezeichnung SSDPANG73-25409PPL2GCSLK4-40HT ist ein 9-poliger Steckverbinder in der Baugröße D-Sub 1 für Reflowlötprozesse auf Leiterplatten. Der Stecker ist als Buchsenausführung für die Motherboard-to-Daughtercard-Verbindung konzipiert und arbeitet mit einem Bemessungsstrom von 6,5 A bei gewickelten Kontakten aus Kupferlegierung mit Edelmetalloberfläche über Nickel. Das Gehäuse besteht aus thermoplastischem glasfaserverstärktem Kunststoff (PCT) mit vernickelltem Stahlblech und ist in grau ausgeführt. Die technischen Kennwerte umfassen einen Reihenabstand von 2,54 mm, einen anschlussseitigen Raster von 2,74 mm, Luftstrecken und Kriechstrecken von mindestens 1 mm sowie einen Isolationswiderstand über 10¹? Ohm. Die Kontaktstifte sind 2,9 mm lang und aufgrund der gestanzten, gewinklten Ausführung für direkte Platinen-Reflow-Lötprozesse optimiert.
Anwendungsbereiche
Typische Anwendungen sind kompakte industrielle Steuergehäuse, Prüf- und Messelektronik in Prüfständen sowie Schnittstellen-Module in Feldgeräten der Prozessautomatisierung, wo Platzersparnis und hohe Verdrahtungsdichte gefordert sind. Eine weitere häufige Einstatzstelle ist die Sensor- und Aktor-Anbindung in dezentralisierten Steuersystemen mit THR-Bestückung. Die Materialbrennbarkeitsklasse V-0 nach UL 94 und die RoHS-Konformität (mit Ausnahme) gewährleisten Einsatz in kontrollierten industriellen Umgebungen.
Vorteile gegenüber Alternativen
Im Unterschied zu Lötösen-Varianten ermöglicht die Reflowlötauführung eine automatisierte, reproduzierbare Montage ohne manuelle Handgriffe und reduziert damit Montagezeit in der Leiterplattenfertigung erheblich.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0090 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Steckverbinder |
| Baureihe |
D-Sub |
| Bezeichnung |
Standard |
| Komponente |
Steckverbinder |
| Kontaktbeschreibung |
gestanzt, gewinkelt |
Ausführung
| Anschlussart |
Reflowlötanschluss (THR) |
| Geschlecht |
Buchse |
| Baugröße |
D-Sub 1 |
| Art der Verbindung |
Motherboard to daughtercard |
| Kontaktanzahl |
9 |
| Länge der Pins |
2,9 mm
|
| Leiterplattenbefestigung |
mit Rastclips |
| Verriegelungsart |
Flansch mit montiertem Schraubbolzen 4-40 UNC |
Technische Kennwerte
| Reihenabstand |
2,54 mm
|
| Raster, anschlussseitig |
2,74 mm
|
| Bemessungsstrom |
6,5 A
|
| Luftstrecke |
>= 1 mm |
| Kriechstrecke |
>= 1 mm |
| Isolationswiderstand |
>1010 Ohm |
| Durchgangswiderstand |
<= 10 mOhm |
| Anzugsdrehmoment |
<=0,4 Nm Verriegelungsschraube |
| Grenztemperatur |
-55 ... +125 °C (beim Reflowlöten max. +240 °C für 15 s) |
| Steckkraft |
<= 30 N |
| Ziehkraft |
>= 3,3 N, <= 20 N |
| Anforderungsstufe |
2, nach CECC 75301-802 |
| Steckzyklen |
>= 250 |
| Prüfspannung Ueff |
1 kV
|
| Isolierstoffgruppe |
II (400 <= CTI < 600) |
| Leiterplattenstärke |
>=1,6 mm |
| Einbauhöhe |
7,3 mm
|
| Hot plugging |
nein |
Materialeigenschaften
| Werkstoff Einsatz |
Thermoplastischer Formstoff, glasfaserverstärkt (PCT), Shell: Stahl, vernickelt |
| Farbe Einsatz |
grau |
| Werkstoff Kontakte |
Kupferlegierung |
| Kontaktoberfläche |
Edelmetall über Ni |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform mit Ausnahme |
| RoHS-Ausnahmen |
6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
| ELV Status |
konform mit Ausnahme |
| China RoHS |
50 |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Blei |
| ECHA SCIP Nummer |
ecef7555-f643-4ceb-a337-fc54762297f1 |
| California Proposition 65 Stoffe |
Blei, Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R26 |
Normen und Zulassungen
Kaufmännische Daten
| Packungsgröße |
100 |
| Nettogewicht |
9,665 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140081178 |
| eCl@ss |
27440214 D-Sub-Kupplung |
| ETIM |
EC001136 |
| UNSPSC 24.0 |
39121469 |
