Produktbeschreibung

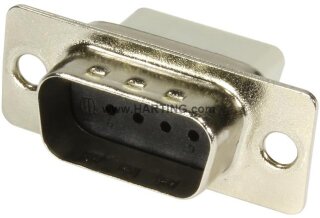

Der D-Sub-Crimpstecker von HARTING ist ein 9-poliger Stecker mit Stiftausführung in der Baugröße D-Sub 1. Die Verbindung erfolgt über Crimpanschluss, wodurch eine schnelle und Verdrahtung ohne Werkzeuge zum Lösen ermöglicht wird. Die Kontakte akzeptieren Leiterquerschnitte von 0,09 bis 0,82 mm² (AWG 28 bis AWG 18) und bieten damit Flexibilität für unterschiedliche Drahtdicken. Das Gehäuse besteht aus thermoplastischem, glasfaserverstärktem Kunststoff (PBTP) mit stahlverstärkter Kontaktebene, oberflächenveredelt in Schwarz. Die Verriegelung erfolgt über einen Flansch mit Durchgangsloch Ø 3,1 mm.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalverdrahtung in Schaltschränken, die Sensoranbindung an Steuerungen sowie Kabel-zu-Kabel- und Leiterplatten-zu-Kabel-Verbindungen in der Automatisierungstechnik. Der Isolationswiderstand von >10¹? Ohm und die Luftstrecke von >= 1 mm gewährleisten sichere Isolationsverhältnisse. Das Material erfüllt die Brennbarkeitsklasse UL 94 V-0, ist RoHS- und ELV-konform und trägt die Zulassung nach UL 1977 sowie die Normen DIN 41652 und IEC 60807-3.
Vorteile gegenüber Alternativen
Im Unterschied zu gelöteten Kontakten ermöglicht die Crimpverbindung eine sichere, wartungsfreie Kontaktierung ohne thermische Belastung der Drähte. Mit einem Nettogewicht von 5,74 g pro Stecker eignet sich dieser Connector für kompakte Installationen in beengten Schaltschranksituationen.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0060 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Steckverbinder |
| Baureihe |
D-Sub |
| Bezeichnung |
Standard |
| Komponente |
Steckverbinder |
Ausführung
| Anschlussart |
Crimpanschluss |
| Geschlecht |
Stift |
| Baugröße |
D-Sub 1 |
| Art der Verbindung |
Leiterplatte zu Kabel, Kabel zu Kabel |
| Kontaktanzahl |
9 |
| Verriegelungsart |
Flansch mit Durchgangsloch Ø 3,1 mm |
| Hinweise |
Crimpkontakte bitte separat bestellen. |
Technische Kennwerte
| Leiterquerschnitt (mm²) |
0,09 ... 0,82 mm² |
| Leiterquerschnitt (AWG) |
AWG 28 ... AWG 18 |
| Aderaußendurchmesser |
2,4 mm
|
| Luftstrecke |
>= 1 mm |
| Kriechstrecke |
>= 1 mm |
| Isolationswiderstand |
>1010 Ohm |
| Grenztemperatur |
-55 ... +125 °C |
| Steckkraft |
<= 30 N |
| Ziehkraft |
>= 3,3 N, <= 20 N |
| Prüfspannung Ueff |
1 kV
|
| Isolierstoffgruppe |
II (400 <= CTI < 600) |
| Hot plugging |
nein |
Materialeigenschaften
| Werkstoff Einsatz |
Thermoplastischer Formstoff, glasfaserverstärkt (PBTP), Shell: Stahl, oberflächenveredelt |
| Farbe Einsatz |
schwarz |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
Nickel |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R26 |
Normen und Zulassungen
| Normen |
DIN 41652, IEC 60807-3, CECC 75301-802 |
| UL / CSA |
UL 1977 ECBT2.E102079 |
Kaufmännische Daten
| Packungsgröße |
100 |
| Nettogewicht |
5,74 g
|
| Ursprungsland |
China |
| europäische Zolltarifnummer |
85366990 |
| GTIN |
5713140089624 |
| eCl@ss |
27440214 D-Sub-Kupplung |
| ETIM |
EC001136 |
| UNSPSC 24.0 |
39121469 |
