Produktbeschreibung

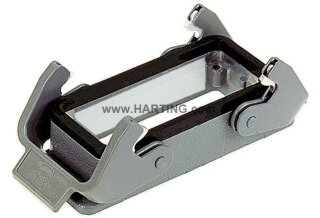

Das Anbaugehäuse Han 6HvE-agg-QB ist ein Spezialgehäuse der Han HvE Baureihe und gehört zur Baugröße 16 B in niedriger Bauform. Es wird mittels Querbügel mit Han-Easy Lock Verriegelung befestigt und dient als Schutzgehäuse für Steckverbindersysteme im Schaltschrankbau und der Industrieautomation. Das Gehäuse besteht aus Aluminium-Druckguss mit pulverbeschichteter Oberfläche in RAL 7037 (staubgrau) und erfüllt die Schutzart IP65 nach IEC 60529 sowie die UL-Schutzarten 4, 4X und 12. Die Dichtung ist aus NBR-Material, die Verriegelung aus Polycarbonat und Edelstahl. Der zulässige Temperaturbereich liegt zwischen -40 und +125 °C bei Verwendung als Steckverbinder nach IEC 61984. Das Anzugsdrehmoment für die Befestigungsschrauben M4 beträgt 1 Nm.
Anwendungsbereiche
Typische Anwendungen sind die Gehäuseschutzung von Steckverbindersystemen in Schaltschrankanlagen, Feldgeräten der Prozessautomation und rauen Industrieumgebungen mit Feuchtigkeit und Vibrationen. Das robuste Aluminium-Druckguss-Design mit der pulverbeschichteten Oberfläche bietet Korrosionsbeständigkeit auch in aggressiven Medien.
Vorteile gegenüber Alternativen
Im Unterschied zu Kunststoffgehäusen bietet die Aluminium-Konstruktion höhere Stoßfestigkeit und elektromagnetische Abschirmung. Die Han-Easy Lock Verriegelung ermöglicht werkzeuglose, schnelle Montage und Demontage. Das Gehäuse ist in Deutschland gefertigt und trägt die CE-Zertifizierung sowie DNV-GL-Zulassung.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,1180 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,30 × 11,30 × 2,90 cm |
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han Hv E® |
| Gehäuseart |
Anbaugehäuse |
| Bauform |
niedrige Bauform |
Ausführung
| Baugröße |
16 B |
| Verriegelungsart |
Querbügel |
| Han-Easy Lock® |
ja |
| Anwendungsgebiet |
Spezial-Gehäuse für Han Hv E® Schraubanschluss |
Technische Kennwerte
| Anzugsdrehmoment |
1 Nm Befestigungsschrauben M4 |
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP65 |
| Schutzart nach UL 50 / UL 50E |
4, 4X, 12 |
Materialeigenschaften
| Werkstoff Gehäuse |
Aluminium-Druckguss |
| Oberfläche Gehäuse |
pulverbeschichtet |
| Farbe Gehäuse |
RAL 7037 (staubgrau) |
| Werkstoff Dichtung |
NBR |
| Werkstoff Verriegelung |
Polycarbonat (PC), Edelstahl |
| Farbe Verriegelung |
RAL 7037 (staubgrau) |
| Materialbrennbarkeitsklasse nach UL 94 (Verriegelungsbügel) |
V-0 |
| RoHS |
konform |
| ELV Status |
konform |
| China RoHS |
e |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate |
| ECHA SCIP Nummer |
60b1a572-bb3f-476f-9307-b7d1688bd90c |
| California Proposition 65 Stoffe |
Nickel, Naphthalin |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R22 (HL 1-3), R23 (HL 1-3) |
Normen und Zulassungen
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
114,62 g
|
| Ursprungsland |
Deutschland |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140053083 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
