Produktbeschreibung

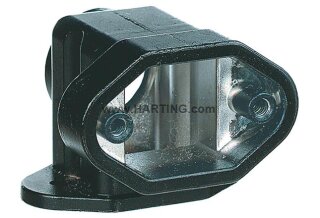

Der Han 3HPR-ASW-13,5 ist ein Adapter der HPR-Gehäusebaureihe von HARTING für den gewinkelten Anbau des Anbaugehäuses. Das Gehäuse mit offenem Boden ist in Baugröße 3 A ausgeführt und verfügt über einen geraden Kabeleingang mit einer Pg-13,5-Gewindebohrung. Das Material ist Zink-Druckguss mit Schwarzchrom-Beschichtung nach RAL 9005 (tiefschwarz), die Dichtung besteht aus NBR-Elastomer. Die Schutzart liegt bei IP65 nach IEC 60529 und zusätzlich IP68 für temporäres Untertauchen, nach UL 50/50E werden die Schutzarten 4, 4X und 12 erreicht. Der Temperaturbereich liegt zwischen -40 und +125 °C unter der Voraussetzung, dass der Adapter als Steckverbinder nach IEC 61984 verwendet wird. Der Adapter ist zugelassen nach UL 1977 (ECBT2.E235076) und CSA-C22.2 No. 182.3 (ECBT8.E235076) sowie CE und DNV GL zertifiziert. Typische
Anwendungsbereiche
Einsatzbereiche sind Industriesteckverbindersysteme in rauen Außenumgebungen, wie sie bei Maschinenbau, Offshore-Anwendungen oder Hafenlogistik vorkommen. Der offene Bodenbau ermöglicht flexible Verdrahtungskonzepte und die kompakte Baugröße 3 A gewährleistet platzsparende Integration in beengten Schaltschrank- oder Anschlussraumverhältnissen. Bei Verwendung von Einsätzen der Baureihe Han® Q oder Han A® muss der Dichtring am Isolierkörper entfernt und die Dichtschraube des Isolierkörpers durch die Gehäusedichtschraube ersetzt werden. Das Nettogewicht beträgt 91 Gramm. Der Adapter wird in Deutschland gefertigt.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
| Artikelgewicht: |
0,0910 kg
|
Technische Daten
Bezeichnung
| Kategorie |
Gehäuse |
| Gehäusebaureihe |
Han® HPR |
| Gehäuseart |
Adapter |
| Gehäusebeschreibung |
mit offenem Boden, für gewinkelten Anbau des Anbaugehäuses |
Ausführung
| Baugröße |
3 A
|
| Ausführung |
gerader Kabeleingang |
| Anzahl Kabeleingänge |
1 |
| Kabeleingang |
1x Pg 13,5 |
| Anwendungsgebiet |
Gehäuse für den rauen Außeneinsatz |
| Hinweise |
Bei Verwendung von Einsätzen der Baureihe Han® Q und Han A® muss der Dichtring am Isolierkörper entfernt werden. Die Dichtschraube der Isolierkörper muss durch die Dichtschraube der Gehäuse ersetzt werden. |
Technische Kennwerte
| Grenztemperatur |
-40 ... +125 °C |
| Hinweis zur Grenztemperatur |
Bei Verwendung als Steckverbinder nach IEC 61984. |
| Schutzart nach IEC 60529 |
IP65, IP68 |
| Schutzart nach UL 50 / UL 50E |
4, 4X, 12 |
Materialeigenschaften
| Werkstoff Gehäuse |
Zink-Druckguss |
| Oberfläche Gehäuse |
Schwarzchrom-Beschichtung |
| Farbe Gehäuse |
RAL 9005 (tiefschwarz) |
| Werkstoff Dichtung |
NBR |
| RoHS |
nicht konform |
| ELV Status |
nicht konform |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
nicht enthalten |
| California Proposition 65 Stoffe |
nicht enthalten |
| Brandschutz in Schienenfahrzeugen |
EN 45545-2 (2020-08) + A1 (2023-10) |
| Anforderungssatz mit Gefährdungsstufen |
R1 (HL 1-3), R7 (HL 1-3) |
Normen und Zulassungen
| UL / CSA |
UL 1977 ECBT2.E235076, CSA-C22.2 No. 182.3 ECBT8.E235076 |
| Zulassungen |
CE, DNV GL |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
91 g
|
| Ursprungsland |
Deutschland |
| europäische Zolltarifnummer |
85389099 |
| GTIN |
5713140057081 |
| eCl@ss |
27440202 Gehäuse für Industriesteckverbinder |
| ETIM |
EC000437 |
| UNSPSC 24.0 |
39121466 |
