Produktbeschreibung

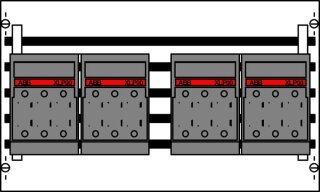

Die Kombi-Set-Baugruppe ED22TA ist ein Innenausbausystem, das oben oder unten am Verteilerfeld eingesteckt und auf der gegenüberliegenden Seite am Schrank befestigt wird. Sie ist auf EDF-Profil montiert und mit 4 NH-Sicherungslasttrennern NH00 des Fabrikats ABB bestückt. Die Ausführung umfasst ein dreipoliges Sammelschienensystem mit horizontal ausgerichteten Cu-Schienen, Sammelschienenhalter ZB5 und 40 mm Mittenabstand sowie Kunststoffabdeckungen in RAL 7035. Die Baugruppe hat eine Höhe von 300 mm, eine Breite von 500 mm und eine Tiefe von 200 mm und ist ab einer Schranktiefe von 200 mm einsetzbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Busch - Jaeger Elektro GmbH
Freisenbergstr. 2
Lüdenscheid, Deutschland, 58513
[email protected] https://www.striebelundjohn.de
| Versandgewicht: |
7,8620 kg
|
| Artikelgewicht: |
7,5600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
57,20 × 44,50 × 19,10 cm |
Technische Daten
Elektrische Eigenschaften
| Polzahl |
3 |
| Bemessungsstrom |
360 A
|
Ausführung
| Anzahl der NH-Sicherungsunterteile |
0 |
| Anzahl der NH-Sicherungslasttrenner |
4 |
| Mitschaltender Neutralleiter |
Nein |
| Montageart |
Sammelschienensystem |
| Baugröße |
NH00 |
| Mit Abdeckung |
Ja |
Abmessungen
| Höhe |
300 mm
|
| Breite |
500 mm
|
| Tiefe |
200 mm
|
Produktklassifikation
