Produktbeschreibung

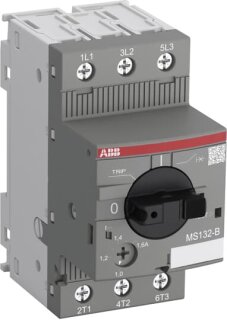

Der Motorschutzschalter mit 1 A Bemessungsdauerstrom und einem Überlastauslösebereich von 0,63–1 A schützt in 3-poliger Ausführung gegen Überlast und Kurzschluss, mit einem unverzögerten Kurzschlussauslöser von 12,5 A. Das Gerät ist thermomagnetisch auslösend, phasenausfallempfindlich und temperaturkompensiert, mit Schraubanschluss am Hauptstromkreis, einer Bemessungsbetriebsspannung von 250–690 V und einem Icu von 100 kA bei 400 V AC. Die Bauform misst 45 mm in der Breite, 90 mm in der Höhe und 86,75 mm in der Tiefe, die Schutzart ist IP20. Der Motorschutzschalter entspricht IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) und EN 45545-2.
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
Baden-Württemberg
Heidelberg, Deutschland, 69123
[email protected] https://www.abb.de
| Versandgewicht: |
0,2300 kg
|
| Artikelgewicht: |
0,2200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,50 × 9,20 × 5,00 cm |
Technische Daten
Elektrische Eigenschaften
| Überlastauslöser Stromeinstellung |
0,63–1 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
12,5 A
|
| Mit thermischem Überlastschutz |
Ja |
| Phasenausfallempfindlich |
Ja |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
250–690 V |
| Bemessungsdauerstrom Iu |
1 A
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
0,25 kW
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0,25 kW
|
| Verlustleistung |
4,8 W
|
| Mit integriertem Unterspannungsauslöser |
Nein |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
Anschluss
| Anschlussart Hauptstromkreis |
Schraubanschluss |
Ausführung
| Ausführung des Betätigungselements |
sonstige |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter |
Nein |
Abmessungen
| Höhe |
90 mm
|
| Breite |
45 mm
|
| Tiefe |
86,75 mm
|
Umgebungsbedingungen
Produktklassifikation
