Produktbeschreibung

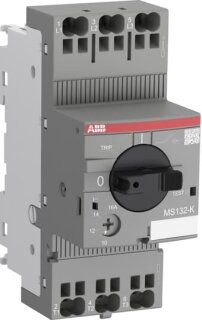

Komplettgerät im 45 mm breiten Gehäuse mit Federzuganschluss für den Hauptstromkreis und thermomagnetischer Auslösung mit thermischem Überlastschutz sowie phasenausfallempfindlicher Auslösung. Der Überlastauslöser ist im Bereich 10–16 A einstellbar, der unverzögerte Kurzschlussauslöser mit 240 A. Mit 7,5 kW bei AC-3 für 230 V und 400 V sowie 16 A Bemessungsdauerstrom bei 250–690 V Bemessungsbetriebsspannung ist das Gerät für den Motorschutz ausgelegt.
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
Baden-Württemberg
Heidelberg, Deutschland, 69123
[email protected] https://www.abb.de
| Versandgewicht: |
0,3420 kg
|
| Artikelgewicht: |
0,3200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
11,70 × 5,00 × 8,20 cm |
Technische Daten
Elektrische Eigenschaften
| Überlastauslöser Stromeinstellung |
10–16 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
240 A
|
| Mit thermischem Überlastschutz |
Ja |
| Phasenausfallempfindlich |
Ja |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
250–690 V |
| Bemessungsdauerstrom Iu |
16 A
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
7,5 kW
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW
|
| Verlustleistung |
8,4 W
|
| Mit integriertem Unterspannungsauslöser |
Nein |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
Anschluss
| Anschlussart Hauptstromkreis |
Federzuganschluss |
Ausführung
| Ausführung des Betätigungselements |
sonstige |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter |
Nein |
Abmessungen
| Höhe |
112 mm
|
| Breite |
45 mm
|
| Tiefe |
87 mm
|
Umgebungsbedingungen
Produktklassifikation
