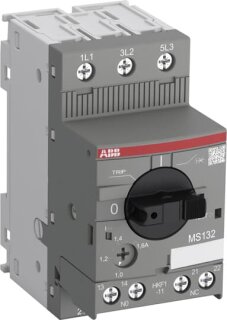

Produktbeschreibung
Das Gerät wird über Schraubanschlüsse am Hauptstromkreis angeschlossen und ist als Komplettgerät im Gehäuse aufgebaut. Es verfügt über thermomagnetische Auslösetechnik mit thermischem Überlastschutz und Phasenausfallempfindlichkeit, einen unverzögerten Kurzschlussauslöser mit 2 A Einstellbereich sowie einen integrierten Hilfsschalter. Die Bemessungsbetriebsspannung beträgt 250–690 V, der Bemessungsdauerstrom 0,16 A. Die Breite beträgt 45 mm, die Schutzart IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
Baden-Württemberg
Heidelberg, Deutschland, 69123
[email protected] https://www.abb.de
| Versandgewicht: |
0,2460 kg
|
| Artikelgewicht: |
0,2300 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,50 × 9,20 × 5,00 cm |
Technische Daten
Elektrische Eigenschaften
| Überlastauslöser Stromeinstellung |
0,1–0,16 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
2 A
|
| Mit thermischem Überlastschutz |
Ja |
| Phasenausfallempfindlich |
Ja |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
250–690 V |
| Bemessungsdauerstrom Iu |
0,16 A
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
0,03 kW
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0,03 kW
|
| Verlustleistung |
5,1 W
|
| Mit integriertem Unterspannungsauslöser |
Nein |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
Anschluss
| Anschlussart Hauptstromkreis |
Schraubanschluss |
Ausführung
| Ausführung des Betätigungselements |
sonstige |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter |
Ja |
Abmessungen
| Höhe |
90 mm
|
| Breite |
45 mm
|
| Tiefe |
86,75 mm
|
Umgebungsbedingungen
Produktklassifikation
