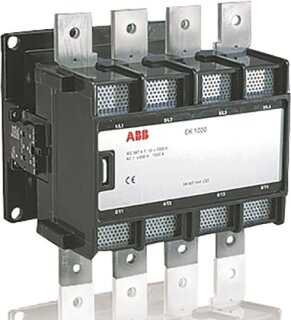

Die AC-betätigten 4-poligen EK1000-Schütze werden hauptsächlich zum Schalten von Motoren, nicht oder leicht induktiver Leistungskreise bis 1000V AC und 600V DC eingesetzt. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
Baden-Württemberg
Heidelberg, Deutschland, 69123
[email protected] https://www.abb.de
| Versandgewicht: |
17,5000 kg
|
| Artikelgewicht: |
15,8000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
37,30 × 31,70 × 23,40 cm |
Technische Daten
Elektrische Eigenschaften
| Bemessungssteuerspeisespannung AC 50 Hz |
110 V
|
| Bemessungssteuerspeisespannung AC 60 Hz |
120 V
|
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
1000 A
|
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
Anschluss
| Anschlussart Hauptstromkreis |
Schienenanschluss |
Ausführung
| Geeignet für Reiheneinbau |
Nein |
Abmessungen
| Breite |
270 mm
|
| Höhe |
272 mm
|
| Tiefe |
225,5 mm
|
