Produktbeschreibung

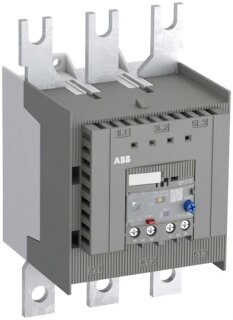

Das elektronische Überlastrelais EF370-380 hat einen einstellbaren Strombereich von 115 bis 380 A und eine einstellbare Auslöseklasse. Es wird im Direktanbau montiert, mit Schraubanschlüssen am Hauptstromkreis, und verfügt über je einen Hilfsschließer und einen Hilfsöffner. Die Rückstellung ist automatisch oder über Taster möglich. Das Gerät ist für Betriebsspannungen bis 1000 V AC und DC ausgelegt und entspricht den Normen IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
Baden-Württemberg
Heidelberg, Deutschland, 69123
[email protected] https://www.abb.de
| Versandgewicht: |
1,7060 kg
|
| Artikelgewicht: |
1,3400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,00 × 19,50 × 19,90 cm |
Technische Daten
Elektrische Eigenschaften
| Einstellbarer Strombereich |
115–380 A |
| Externe Stromversorgung erforderlich |
Nein |
| Bemessungssteuerspeisespannung DC |
0 V
|
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung AC 50 Hz |
1000 V
|
| Betriebsspannung AC 60 Hz |
1000 V
|
| Betriebsspannung DC |
1000 V
|
| Bemessungsschaltstrom |
380 A
|
| Auslöseklasse |
einstellbar |
Ausführung
| Montageart |
Direktanbau |
| Reset-Funktion automatisch |
Ja |
| Reset-Funktion Eingang |
Nein |
| Reset-Funktion Taster |
Ja |
Anschluss
| Anschlussart Hauptstromkreis |
Schraubanschluss |
Abmessungen
| Breite |
105 mm
|
| Höhe |
187,6 mm
|
| Tiefe |
122,8 mm
|
Produktklassifikation
