Produktbeschreibung

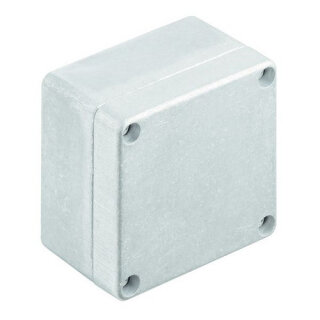

Das Leergehäuse KLIPPON K1 besteht aus unbehandeltem Aluminium AlSi12 und misst 70 mm in Höhe und Breite bei 45 mm Tiefe. Der Deckel mit Chloropren-Dichtung wird mit 4 M4-Torxschrauben aus Edelstahl befestigt (Anzugsmoment 2,5 Nm). Die Gehäusebefestigung erfolgt über Löcher von 4 mm, der Einbau über Gewindelöcher M4. Das Gehäuse ist für Schutzart IP66, IP67 und IP68 sowie UL Type 4 und 4X ausgelegt, die Schlagfestigkeit beträgt 10 J. Der Betriebstemperaturbereich liegt zwischen -40 °C und 80 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Weidmüller GmbH & Co. KG
Klingenbergstraße 26
Nordrhein-Westfalen
Detmold, Deutschland, 32758
weidmueller@weidmueller.de
https://www.weidmueller.de/de/index.jsp
| Versandgewicht: |
2,4900 kg
|
| Artikelgewicht: |
2,4900 kg
|
Technische Daten
Allgemeine Angaben
| Anzahl Deckelschrauben |
4 |
| Betriebstemperatur, max. |
80 °C |
| Betriebstemperatur, min. |
-40 °C |
| Deckel |
Ja |
| Deckelbefestigung |
M4 Torxedelstahlschrauben mit Schlitz |
| Dichtungsmaterial |
Chloropren |
| Einbaubefestigung |
Gewindelöcher M4 |
| Einsatzgebiete |
Prozessindustrie Transportwesen Schiffbau Verpackungsindustrie Hafenanlagen Maschinenbau |
| Flanschplatte |
Nein |
| Gehäusebefestigung |
Löcher 4 mm |
| Height (access opening) |
63 mm
|
| Hinweis: Schutzart |
IP68 (t=72h, h=1m) |
| Material thickness (cover) |
3 mm
|
| Material thickness (enclosure) |
3,5 mm
|
| Normen |
EN 45545-2:2013 |
| Oberfläche |
unbehandelt |
| Payload. max. |
0,49 kg
|
| Schlagfestigkeit |
10 J Standardversion |
| Schutzart |
IP66 IP67 IP68 |
| Schutzart (UL) |
Type 4 Type 4X |
| Tightening torque (cover screws) |
2,5 Nm |
| Werkstoff |
Aluminium AlSi12 |
| Width (access opening) |
63 mm
|
Abmessungen und Gewichte
| Tiefe |
45 mm
|
| Höhe |
70 mm
|
| Breite |
70 mm
|
| Befestigungsmaß Höhe |
42 mm
|
| Befestigungsmaß Breite |
58 mm
|
| Nettogewicht |
247,5 g
|
Verschraubungen links
Verschraubungen oben / unten
Zertifikatsnummern Gehäuse
| Konformitätserklärung Nr. (DoC LVD) |
DE PS2410 160412 001ISS03 |
| Zertifikat-Nr. (cULus) |
E197061 |
| Zertifikat-Nr. (DNV) |
TAE00002SM |
| Zulassungsumgebung |
cULus RMRS DNV |
Bestückung horizontal
| Number of DIN rails and terminals (2.5 mm², horizontal) |
1x5 |
| Number of DIN rails and terminals (4 mm², horizontal) |
1x1* |
Bestückung vertikal
| Number of DIN rails and terminals (2.5 mm², vertical) |
1x1* |
| Number of DIN rails and terminals (4 mm², vertical) |
1x1* |
Temperaturen
| Betriebstemperatur |
-40 °C...80 °C |
Zulassungen
| ROHS |
Konform |
| UL File Number Search |
UL Webseite |
Umweltanforderungen
| RoHS-Konformitätsstatus |
Konform ohne Ausnahme |
| REACH SVHC |
Keine SVHC über 0,1 Gew.-% |
Klassifikationen
| ETIM 8.0 |
EC000261 |
| ETIM 9.0 |
EC000261 |
| ETIM 10.0 |
EC000261 |
| ECLASS 14.0 |
27-18-01-01 |
| ECLASS 15.0 |
27-18-01-01 |
