Produktbeschreibung

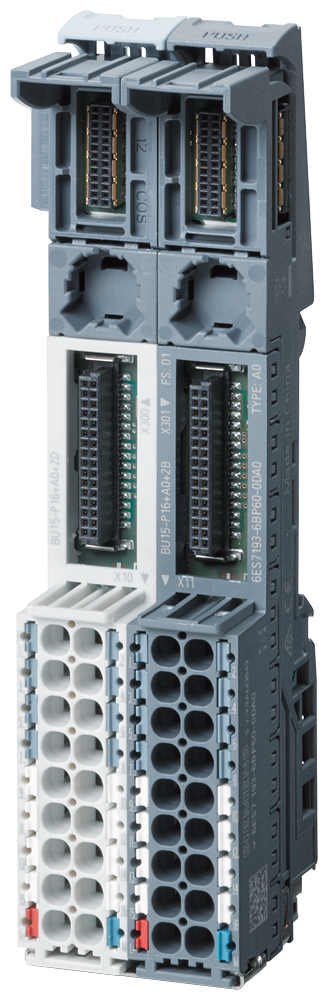

Mit 10 A Stromtragfähigkeit für die P1- und P2-Schiene ist die BaseUnit für zwei Steckplätze ausgelegt, an jedem Steckplatz stehen 16 Prozessklemmen zur Verfügung. Die Klemmen sind als Push-In-Klemmen mit systemintegriertem, optionalem Schirmanschluss ausgeführt und nehmen Leiter von 0,14 mm² bis 2,5 mm² auf. Für Umgebungstemperaturen von -30 °C bis 60 °C in waagerechter Einbaulage bzw. bis 50 °C in senkrechter Einbaulage ist das Produkt ausgelegt, für Prozessklemmen mit 2 A belastbar. Die Maße betragen 30 × 117 × 35 mm, das Gewicht etwa 80 g.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,0900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,60 × 4,20 × 4,20 cm |
Technische Daten
Versorgungsspannung
| Nennwert (DC) |
24 V
|
| externe Absicherung für Versorgungsleitungen |
Ja; LS-Schalter DC 24 V / 10 A mit Auslösecharakteristik Typ B oder C |
Stromtragfähigkeit
| für P1- und P2-Schiene, max. |
10 A
|
| für Prozessklemmen, max. |
2 A
|
Netzfilter
Potenzialgruppenbildung
| neue Potenzialgruppe |
Ja |
| Potenzialgruppe von links weitergeführt |
Nein |
Steckplätze
| Anzahl Steckplätze |
2; Typ A0 |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
Farbkodierschilder
| für Prozessklemmen |
CC00 bis CC09 |
| für AUX-Klemmen |
nicht vorhanden |
| für Zusatzklemmen |
nicht vorhanden |
Klemmen
| Klemmentyp |
Push-In-Klemme |
| systemintegrierter Schirmanschluss |
Ja; optional |
| Anschlussquerschnitt min. |
0,14 mm²; AWG 26 |
| Anschlussquerschnitt max. |
2,5 mm²; AWG 14 |
| Anzahl der Prozessklemmen zum Peripheriemodul |
16; je Steckplatz |
| Anzahl der Klemmen zur AUX-Schiene |
0 |
| Anzahl Zusatzklemmen |
0 |
| Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene |
2; je Steckplatz |
Maße
| Breite |
30 mm
|
| Höhe |
117 mm
|
| Tiefe |
35 mm
|
Gewichte
Isolation
| Isolation geprüft mit |
DC 707 V (Typprüfung) |
Umgebungstemperatur im Betrieb
| waagerechte Einbaulage, min. |
-30 °C |
| waagerechte Einbaulage, max. |
60 °C |
| senkrechte Einbaulage, min. |
-30 °C |
| senkrechte Einbaulage, max. |
50 °C |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
2-fach BU-Typ A0 |
| HW-Funktionsstand |
ab FS03 |
