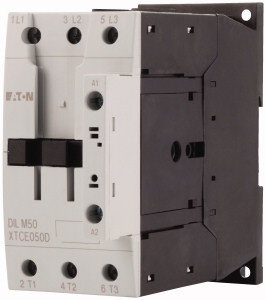

DILM50(RDC24)

Artikelnummer: EAT-277844
GTIN: 4015082778446
Herst.-Art-Nr.: 277844
Kategorie: DILM050 / 22kW / Leistungsschütz
Hersteller: EATON
Zolltarifnummer: 85364900 / RO

Leistungsschütz, 3-polig, 380 V 400 V 22 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen

350,67 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 442,68 €

(Sie sparen 20.78%, also 92,01 €)

Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Bitte beachten Sie das Abnahmeintervall von 1 Stk.

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung

Bemessungssteuerspeisespannung Us bei AC 50 Hz:	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	50 A
Anzahl der Hilfskontakte als Öffner:
Anzahl der Öffner als Hauptkontakte:
Anzahl der Hilfskontakte als Schließer:
Anzahl der Schließer als Hauptkontakte:	3
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	80 A
Bemessungssteuerspeisespannung Us bei DC:	24 V - 27 V
Bemessungsbetriebsleistung NEMA:	29.8 kW
Spannungsart zur Betätigung:	DC
Geeignet für Reiheneinbau:	Nein
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	21 A
Bemessungsbetriebsleistung bei AC-4, 400 V:	10 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	22 kW
Anschlussart Hauptstromkreis:	Schraubanschluss
Versandgewicht:	1,1000 kg
Artikelgewicht:	1,0500 kg
Abmessungen ( Länge × Breite × Höhe ):	0,15 × 0,06 × 0,12 cm
