Produktbeschreibung

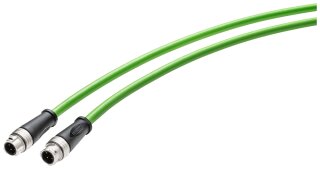

Die Leitung ist mit zwei 4-poligen M12-Steckern in D-Kodierung mit 180°-Kabelabgang vorkonfektioniert und verwendet das Push-Pull-Anschlusssystem nach IEC 61076-2-012. Sie ist für Industrial-Ethernet-Teilnehmer mit M12-Busadapter in Schutzart IP20 ausgelegt. Die Leitung ist PoE- und PoE+-fähig und siliconfrei. Die Steckverriegelung erfolgt geschraubt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3900 kg
|
| Artikelgewicht: |
0,3900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,10 × 0,10 × 0,10 cm |
Technische Daten
Elektrische Daten
| Anzahl der elektrischen Anschlüsse |
2 |
| Dämpfungsmaß je Länge, bei 10 MHz / maximal |
0,063 dB/m |
| Dämpfungsmaß je Länge, bei 100 MHz / maximal |
0,213 dB/m |
| Wellenwiderstand, bei 1 MHz ... 100 MHz |
100 Ω |
| relative symmetrische Toleranz, des Wellenwiderstands bei 1 MHz ... 100 MHz |
5 %
|
| Nahnebensprechdämpfungsmaß je Länge, bei 1 MHz ... 100 MHz |
0,5 dB/m |
| Kopplungswiderstand je Länge / bei 10 MHz |
20 mΩ/m |
| Schleifenwiderstand je Länge / maximal |
120 mΩ/m |
| Betriebsspannung, Effektivwert |
80 V
|
| prozentualer NVP-Wert |
66 %
|
Ausführung
| Produkttyp-Bezeichnung |
IE Connecting Cable M12-180/M12-180 |
| Produktbeschreibung |
Flexible Steckleitung (4-adrig), Vorzugslänge, vorkonfektioniert mit zwei 4-poligen M12-Steckern (D-kodiert, 180° Kabelabgang, Push Pull Anschlusssystem nach IEC 61076-2-012 für ET200SP Busadapter) |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6XV1871-8AH50 |
| Eignung zur Verwendung |
Zur Verbindung von Industrial Ethernet-Teilnehmern (SIMATIC ET200 oder XF- 200 mit M12 Busadapter) in Schutzart IP 20 |
| Leitungsbezeichnung |
2YY (ST) CY 2x2x0,75/1,5-100 LI GN |
| Leitungslänge |
5 m
|
Mechanische Daten
| Anzahl der elektrischen Adern |
4 |
| Ausführung des Schirms |
Überlappte alukaschierte Folie, umhüllt von einem Schirmgeflecht aus verzinnten Kupferdrähten |
| Aderdurchmesser, der AWG22-Ader |
0,75 mm
|
| Außendurchmesser, des Innenleiters |
0,75 mm
|
| Außendurchmesser, der Aderisolierung |
1,5 mm
|
| Außendurchmesser, des Kabelinnenmantels |
3,9 mm
|
| Außendurchmesser, des Kabelmantels |
6,5 mm
|
| symmetrische Toleranz des Außendurchmessers / des Kabelmantels |
0,2 mm
|
| Material, der Aderisolierung |
Polyethylen (PE) |
| Material, des Kabelinnenmantels |
PVC |
| Material, des Kabelmantels |
PVC |
| Farbe, der Aderisolierung der Datenadern |
weiß/gelb/blau/orange |
| Farbe, des Kabelmantels |
grün |
| Biegeradius, bei einmaligem Biegen / minimal zulässig |
32,5 mm
|
| Biegeradius, bei mehrmaligem Biegen / minimal zulässig |
49 mm
|
| Biegeradius, bei ständigem Biegen |
100 mm
|
| Anzahl der Biegezyklen |
3000000; Schleppkettentauglich für 3 Mio. Biegezyklen bei einem Biegeradius von 200 mm, einer Geschwindigkeit von 4 m/s und einer Beschleunigung von 4 m/s² |
| Zugbelastung / maximal |
150 N |
| Gewicht je Länge |
68 kg/km |
Stecker
| Ausführung der Steckerverriegelung |
geschraubt |
| Ausführung der Steckverbindung |
M12-180 |
| Steckercodierung |
M12 Push Pull |
| Steckercodierung, der M12-Rundsteckverbinder |
D kodiert |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Produkteigenschaft, halogenfrei |
Nein |
| Produkteigenschaft, PoE fähig |
Ja |
| Produkteigenschaft, PoE+ fähig |
Ja |
| Produkteigenschaft, siliconfrei |
Ja |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +75 °C |
| Umgebungstemperatur, während Lagerung |
-25 ... +75 °C |
| Umgebungstemperatur, während Transport |
-25 ... +75 °C |
| Umgebungstemperatur, während Montage |
-10 ... +60 °C |
| Umgebungstemperatur, Anmerkung |
Elektrische Eigenschaften gemessen bei 20 °C |
| Brandverhalten |
flammwidrig nach UL 1685 (CSA FT 4) |
| chemische Widerstandsfähigkeit, gegen Mineralöl |
bedingt widerstandsfähig |
| chemische Widerstandsfähigkeit, gegen Fett |
bedingt widerstandsfähig |
| radiologische Widerstandsfähigkeit / gegen UV-Strahlung |
widerstandsfähig |
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| UL -/ETL-Listing / 300 V Rating |
Ja; c(ETL)us, CMG FT4 / (ETL)us PLTC / Sun Res / OIL RES |
| UL -/ETL-Style / 600 V Rating |
Ja; cRUus AWM 21694 AWM I A/B 60°C 600V FT2 |
| Eignungsnachweis, EAC-Zulassung |
Ja |
| Eignungsnachweis, CE-Kennzeichnung |
Ja |
| Eignungsnachweis, RoHS-Konformität |
Ja |
| Standard für strukturierte Verkabelung |
Cat5e |
| Schiffklassifikationsgesellschaft, American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| Schiffklassifikationsgesellschaft, Bureau Veritas (BV) |
Nein |
| Schiffklassifikationsgesellschaft, Det Norske Veritas (DNV) |
Nein |
| Schiffklassifikationsgesellschaft, Germanischer Lloyd (GL) |
Nein |
| Schiffklassifikationsgesellschaft, Lloyds Register of Shipping (LRS) |
Nein |
| Schiffklassifikationsgesellschaft, Nippon Kaiji Kyokai (NK) |
Nein |
| Schiffklassifikationsgesellschaft, Polski Rejestr Statkow (PRS) |
Nein |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC003249 |
| Produktfamilie |
Vorkonfektionierte IE Connecting Cables |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
1,00 x 1,00 x 1,00 mm |
| Nettogewicht |
0,39 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.06.2005 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
